強粘力性能
無毒
環(huán)保
無味
產(chǎn)品核心優(yōu)勢
| 產(chǎn)品型號 | 化合物類型 | 顏色 | 粘度 cP.s@25℃ | 固化條件 | 固化方式 | 存儲條件 | 包裝規(guī)格 | 典型應(yīng)用 |
| HS311 | 丙烯酸酯 | 淺綠色 | 12000 | 20 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 粘接強度高，耐水/耐冷熱沖擊性能優(yōu)異，用于LCD銷釘粘接 |
| HS312 | 透明琥珀色 | 透明 | 12000 | 20 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 粘接強度高，耐水/耐冷熱沖擊性能優(yōu)異，收縮率低，用于LCD封口。 |
| HS313 | 丙烯酸酯 | 透明 | 500 | 20 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 低離子含量，無腐蝕，低水汽透過率，可返修，快速固化，用于保護(hù)涂層。 |

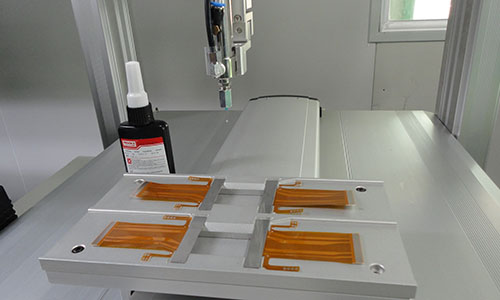

| HS314 | 丙烯酸酯 | 透明 | 18000 | 20 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 卓越的柔韌性與粘接強度，用于FPC補強及多種材料的粘接和密封 |
| HS315 | 丙烯酸酯 | 透明 | 6000 | 40 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 卓越的柔韌性與粘接強度，用于FPC補強及多種材料的粘接和密封。 |
| HS316 | 丙烯酸酯 | 紅色 | 20000 | 40 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 附著力強，耐酸堿性能優(yōu)異，用于玻璃薄化工藝的框膠保護(hù) |
| HS317 | 丙烯酸酯 | 藍(lán)色 | 16000 | 40 S @100mW/cm2 | UV光固化 | 8~28℃ 避光陰涼 | 30cc/支 50cc/支 | 用于印刷線路板加固作業(yè)以及多種材料的粘接 |
| HS319 | 丙烯酸酯 | 藍(lán)色 | 12000 | 30 S UV + 7天 @室溫 | UV/濕氣固化 | 2~8℃ 避光陰涼 | 30cc/支 50cc/支 | 經(jīng)UV光照迅速凝膠及固定，后經(jīng)濕氣可完全固化，保證陰影固化良好，用于GLOB TOP |
| HS320 | 丙烯酸酯 | 透明 | 1000 | 30 S UV + 7天 @室溫 | UV/濕氣固化 | 2~8℃ 避光陰涼 | 30cc/支 50cc/支 | 經(jīng)UV光照迅速凝膠及固定，后經(jīng)濕氣可完全固化，保證陰影固化良好，用于GLOB TOP |
| 固化前材料性能 | |||
| 外觀 | 無色透明液體 | 定位時間 | 2 |
| 粘度 | 12000CPS | 完全固化能量 | 100mW/cm2 |
硬度 (邵D) | 58 | 粘接基材 (1 cm2) | 粘接強度 (kg/cm2) |
| 斷裂伸長率（%） | 280 | PMMA/PC | >3.5 |
| 抗張強度（MPA） | 20 | PMMA/ PMMA | >3.5 |
| 折射率 | 1.49 | PMMA /GLASS | >2 |
吸水率 (2.5℃,2H) | 0.8 | PMMA/AL | >4 |
| 固化原理 | UV光固化、UV+熱固化、UV+濕氣固化 | ||
| 固化后材料性能 | ||
| 基材 | 測試條件 | 粘接強度 保持率(%) |
| PC/PC | -40℃(1H)+90℃(1H) 20循環(huán) | 90 |
| PMMA/PMMA | -40℃(1H)+90℃(1H) 20循環(huán) | 90 |
| PMMA/GLASS | -40℃(1H)+90℃(1H) 20循環(huán) | 85 |
| PMMA/AL | -40℃(1H)+90℃(1H) 20循環(huán) | 82 |
多項粘度選擇，可滿足各種應(yīng)用條件
專為金屬、陶瓷、玻璃、塑料、PC和PVC粘接而設(shè)計
快速固化，高速生產(chǎn)
高可靠性和耐候性
低收縮，耐高溫，熱膨脹系數(shù)低
公司通過ISO9001認(rèn)證和ISO14001認(rèn)證
產(chǎn)品通過SGS檢測獲得RoHS/HF/REACH/7P檢測報告
多項嚴(yán)格認(rèn)證重重考驗
請?zhí)顚懩男枨螅覀儗⒈M快聯(lián)系您
